Dvojzložkový polyuretánový predpolyér na báze polyéteru
Pozostáva zo zložky A&B, A je polyol a B je polyuretánový predpolymér zakončený hydroxylom.
- Rýchle dodanie
- Zabezpečenie kvality
- Zákaznícky servis 24/7
Predstavenie výrobku
Dvojzložkový polyuretán odlievaný za studena
- Zloženie: Pozostáva zo zložky A&B, A je polyol a B je polyuretánový predpolymér zakončený hydroxylom.
- Charakteristika: Má výborné spracovateľské vlastnosti, tuhá pri bežnej teplote, kratší čas gélovatenia a reguláciu farieb pridaním pigmentu. Tovar má dobré vlastnosti odolnosti voči oteru, odolnosti proti hydrolýze, transparentnosť, dobrú pružnosť, stabilný rozmer.

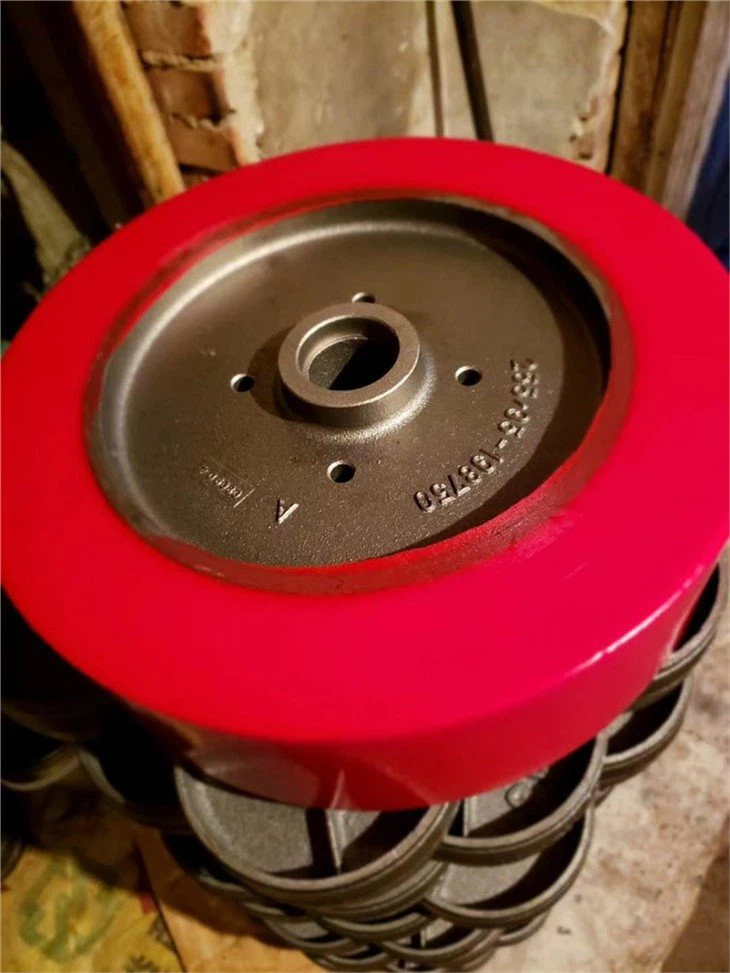

- Aplikácia produktu: Tyč a tyč, plech a platňa, priemyselné koleso, konštrukčná forma, náter na športové vybavenie, koleso na skateboard, tlmiace vložky a iné polyuretánové rôzne diely.
- Podrobnosti o prevádzke: Po vákuovom odplynení dvoch zložiek (A a B) sa zmiešajú, nalejú a odlievajú do formy v pomere pri izbovej teplote 30-40 ℃, môže sa použiť na ručnú obsluhu a mechanické tvarovanie.
- Skladovanie: Skladujte na chladnom a suchom mieste a po otvorení spotrebujte čo najskôr; Nedá sa spotrebovať naraz a je potrebné ho nahradiť dusíkom a utesniť; Sekundárny otvor sa použije na odpenenie a pôvodná doba skladovania je šesť mesiacov.
Položka | Typ | |||
HJ1885-1 | HJ1880-2AB | HJ1890-2AB | HJ3155 | |
OBSAH NCO % | 8.5±0.2 | 9.0±0.2 | 12.0±0.2 | ------ |
Hustota 25℃ (g/cm³) | 1.10 | 1.10 | 1.10 | 1.23 |
Čas gélu /min | 2-3 | 8-14 | 6-9 | 120-150 |
Miešací pomer A：B | 100:100 | 100:100 | 100:100 | 100:6.4 |
Fyzikálne vlastnosti | ||||
Tvrdosť (Shore A) | 85±2 | 82±2 | 90±2 | 55±3 |
Pevnosť v ťahu (Mpa) | 10-15 | 9-14 | 18-25 | 20-25 |
Predĺženie prestávky (%) | 350-500 | 350-550 | 400-550 | 450-600 |
Pevnosť v roztrhnutí (KN/m) | 40-50 | 50-60 | 70-85 | 30-35 |
Trvalá deformácia stlačením % | 12-16 | 15-18 | 10-15 | 10-15 |
DIN Strata oterom（mm³） | ≤120 | ≤120 | ≤120 | ------ |
Odolnosť %/25℃ | 48-52 | 36-40 | 35-38 | 26-30 |
A | Typ | HJ1850A-2 | HJ1860A-2 | HJ1870A-2 |
Vzhľad (35℃) | bezfarebná viskózna kvapalina | |||
B | Typ | HJ1850B-2 | HJ1860B-2 | HJ1870B-2 |
Vzhľad (35℃) | svetložltá viskózna kvapalina | |||
Miešací pomer A：B | 1:1 | 1:1 | 1:1 | |
Prevádzková teplota (℃) | 35-40 | 35-40 | 35-40 | |
Čas gélu (min) | 30-40 | 25-35 | 20-30 | |
Tvrdosť (Shore A) | 50±3 | 60±3. | 70±3 | |
Pevnosť v ťahu (Mpa) | 4-6 | 5-8 | 8-10 | |
Predĺženie prestávky (%) | 400-500 | 300-400 | 250-350 | |
Pevnosť v roztrhnutí (KN/m) | 18-22 | 20-25 | 26-30 | |
Odolnosť %/25℃ | 30-35 | 30-35 | 30-35 | |
Hustota 25℃ (g/cm³) | 1.17 | 1.17 | 1.17 | |
Populárne Tagy: dvojzložkový polyuretánový predpolyér na báze polyéteru, Čína, výrobcovia, továreň, kúpiť
